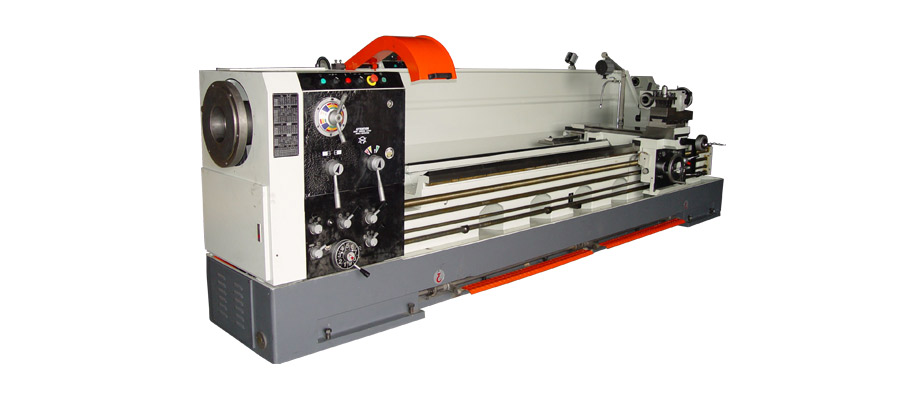

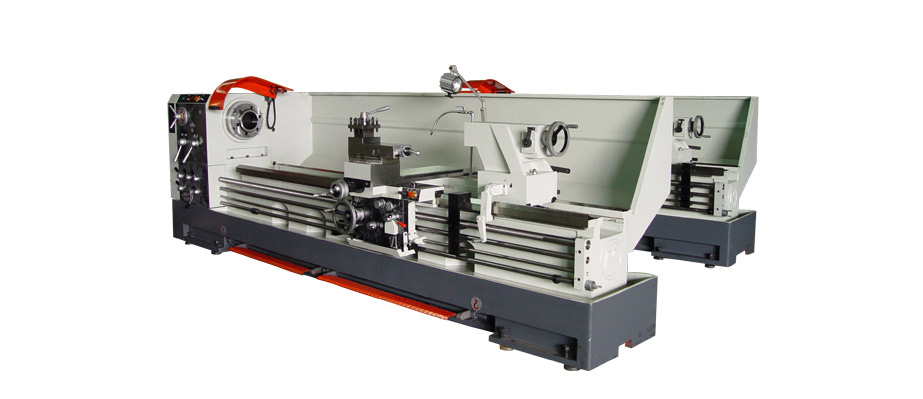

MODEL DY-680G DY-780G DY-880G DY-980G HUŚTAĆ SIĘ Odległość między środkami 1100 / 1600 / 2000 / 2500 / 3000 / 3500 / 4000 / 5000 / 6000 / 7000 / 8000 mm Huśtawka nad łóżkiem 680 mm 780 mm 880 mm 980 mm Huśtawka nad krzyżem slajdów 440 mm 540 mm 640 mm 740 mm Huśtawka nad szczeliną (mm) 970 x 482 1070 x 482 1170 x 482 1270 x 482 Wysokość środka (nad łóżkiem) 340 mm 390 mm 440 mm 490 mm ŁÓŻKO Szerokość 458 mm GŁOWICA Nos wrzeciona A2-11 lub D1-11 / A2-11 lub D1-11 / A2-15 Otwór wrzeciona 105 mm(Sta)/ 155 mm (opcja) / 230 mm (Wybierz 880/980) Prędkość wrzeciona (obr/min) 15, 24, 32, 45, 60, 95, 130, 180, 340, 530, 720, 1000 / 14, 22, 30, 40, 50, 80, 110, 150, 280, 430, 600, 800 / 5, 9, 14, 17, 26, 41, 60, 140, 190, 290, 450 / Liczba prędkości wrzeciona 12 kroków PASZE - NICI Śruba pociągowa Ø45 mm. 2T.PI lub 12 skoków Liczba zmian paszy 28 Zakres posuwu wzdłużnego 0,05 ~ 0,70 mm/obr Zakres podawania krzyżowego 0,025 ~ 0,35 mm/obr Calowe wątki 2 ~ 28 TPI, (36 rodzajów) Wątki metryczne P0.8~14mm, (65 rodzajów) DP nr / zakres DP 4 ~ 56 (36 rodzajów) Liczba podziałek modułów / zakres MOD 0.5~7 (22 rodzaje) SUWAK NARZĘDZIOWY Cross Slide Travel 390 mm 390 mm 390 mm 520 mm Podróż na odpoczynek złożony 240 mm KONIK Podróże Quill 210 mm Średnica pióra 105 mm Stożek środka MT#6 SILNIK Głównym silnikiem 15 HP / 4P, 20 HP / 4P (opcja) Silnik szybkiego posuwu 1/4 KM Pompa płynu chłodzącego 1/8 HP Długość (mm) 2750/3250/3750/4250/4750/5250/5750/6750/7750/8750/9750/10750/11750 Szerokość (mm) 1300 Wysokość (mm) 1350 1400 1450 1500 NW (kg) 3300/3600/3900/4200/4500/4800/5100/6100/7200/8300/9500/10700/11900 Masa przedmiotu obrabianego Pojemność Tylko Chuck Uchwyt + konik Uchwyt + 1 podtrzymka + konik Uchwyt + 2 podtrzymka + konik Otwór wrzeciona 105mm 600kg 1700 kg 2700 kg 4000 kg Otwór wrzeciona 155mm 1000kg 2000kg 3000kg 5000kg Otwór wrzeciona 230mm 1400 kg 2400 kg 3400 kg 5400 kg * Powyższe specyfikacje mogą ulec zmianie bez powiadomienia. Specjalne wymagania prosimy o kontakt z nami. DY-680G-980G.pdf
