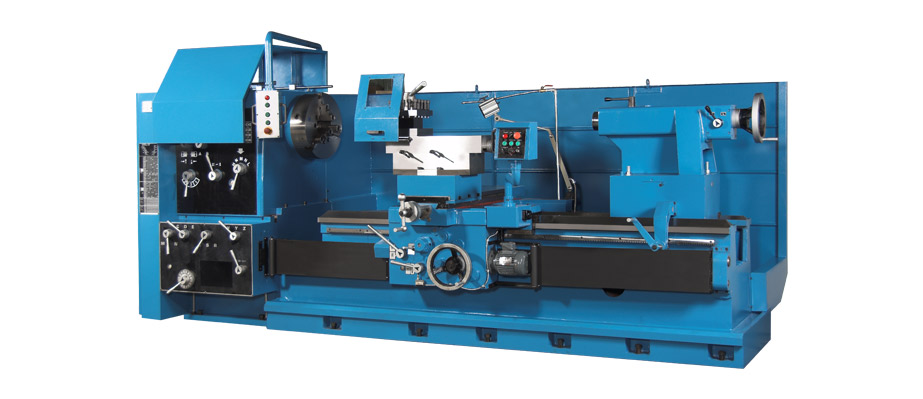

| MODELL |
DY-1100G |
DY-1200G |
DY-1300G |
DY-1400G |
DY-1500G |
| SCHWINGEN |
Abstand zwischen den Zentren |
1500/2000/2500/3000/4000/5000/6000/7000/8000/9000/10000 /
11000/12000/13000/14000/15000/16000/17000/18000/19000/20000 /
21000/22000/23000/24000/25000 mm
|
| Höhe der Mitte (über dem Bett) |
550mm |
600 mm |
650 mm |
700 mm |
750 mm |
| Schaukeln über dem Bett |
1100 mm |
1200 mm |
1300 mm |
1400 mm |
1500 mm |
| Über die Kreuzrutsche schwingen |
730mm |
830 mm |
930 mm |
1030 mm |
1130 mm |
| Über die Lücke schwingen |
1600 x 750 |
1700 x 750 |
1800x750 |
1900x750 |
2000 x 750 |
| BETT |
Breite |
692 mm |
| HEADSTOCK |
Spindelnase |
ISO A2-11 / A2-15 / A2-20 / A2-28
153 mm (STA.) / 230 mm (OPT.) / 310/360 mm (OPT.) / 410 mm (OPT.)
|
| Spindelbohrung |
| Spindeldrehzahl (U / min) |
3 ~ 420 U / min |
| Anzahl der Spindeldrehzahlen |
12 Schritte |
| FEEDS - GEWINDE |
Leitspindel |
Ø58 mm. 2T.PI oder 12 Pitch |
| Längsvorschubbereich |
0,0100 ~ 1,4145 mm / U |
| Cross Feed Range |
0,0102 ~ 0,5735 mm / U |
| Zollgewinde |
35 Arten, 1 ~ 59 TPI |
| Metrische Threads |
34 Arten, 0,5 ~ 18 mm |
| WERKZEUGDIA |
Cross Slide Travel |
750 mm |
| Compound Rest Travel |
350 mm |
| TAILSTOCK |
Federkiel reisen |
350 mm |
| Federdurchmesser |
125 mm / 180 mm (OPT.) |
| Verjüngung der Mitte |
MT # 6
|
| MOTOR |
Hauptmotor |
40 PS x 4P / 50 PS x 4P (OPT.) |
| Schnellvorschubmotor |
1/2 HP |
| Kühlmittelpumpe |
1/2 HP |
| Länge (mm) |
4000/4500/5000/5500/6500/7500/8500/9500/10500/11500/12500/13500/14500/15500
16500/17500/18500/19500/20500/21500/22500/23500/24500/25500/26500/27500
|
| Breite (mm) |
2100 |
| Höhe (mm) |
1900 |
2000 |
2100 |
2200 |
2300 |
| NW (kg) |
8750/9500/10250/11000/12500/14000/15500/17000/18500/20000/21500/23000/24500/26000
27500/29000/30500/32000/33500/35000/36500/38000/39500/41000/42500/44000
|
