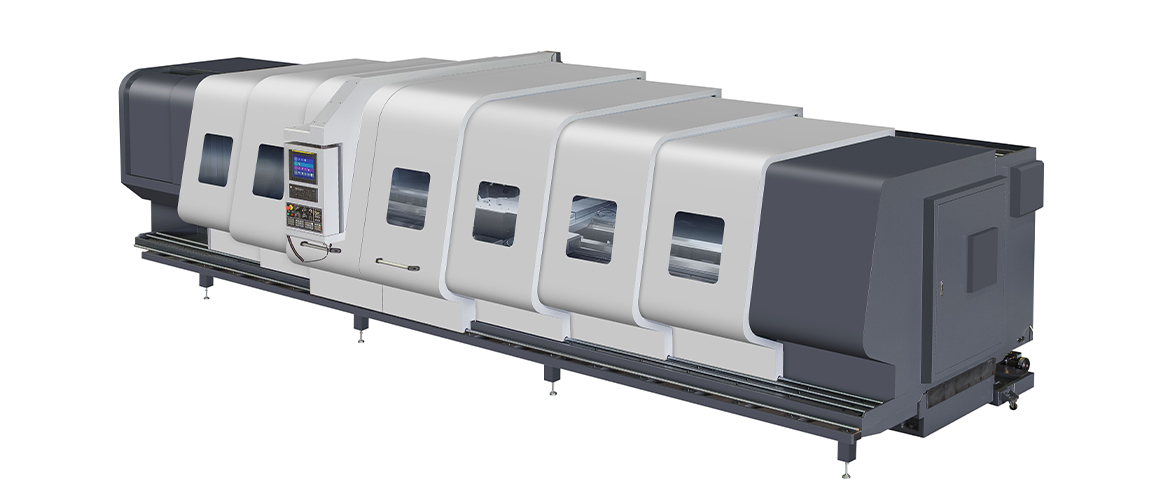

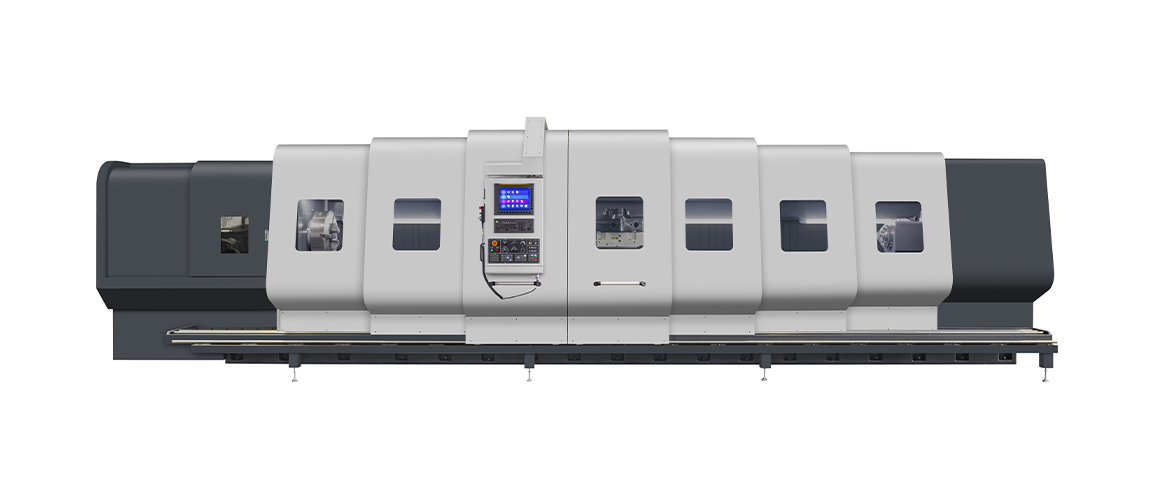

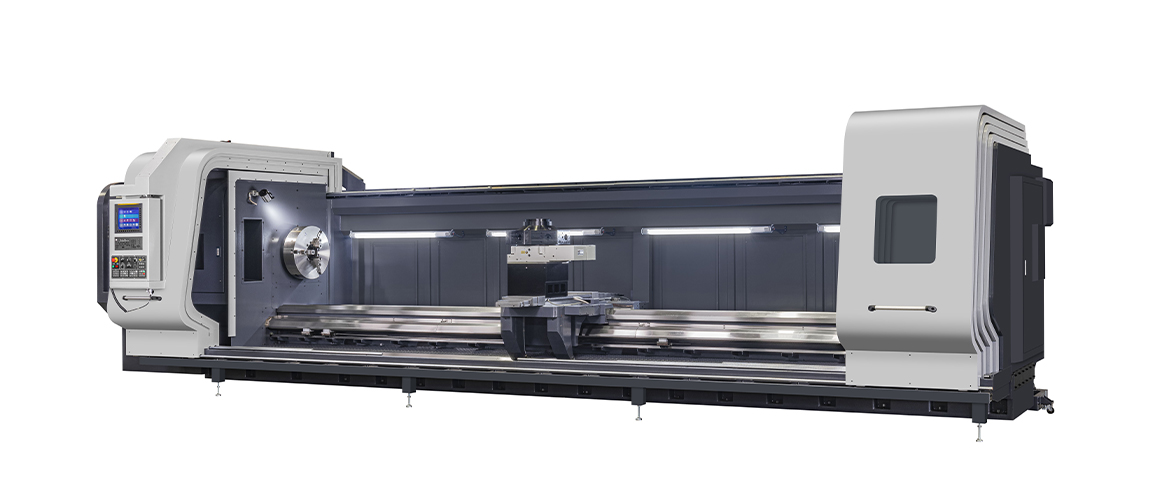

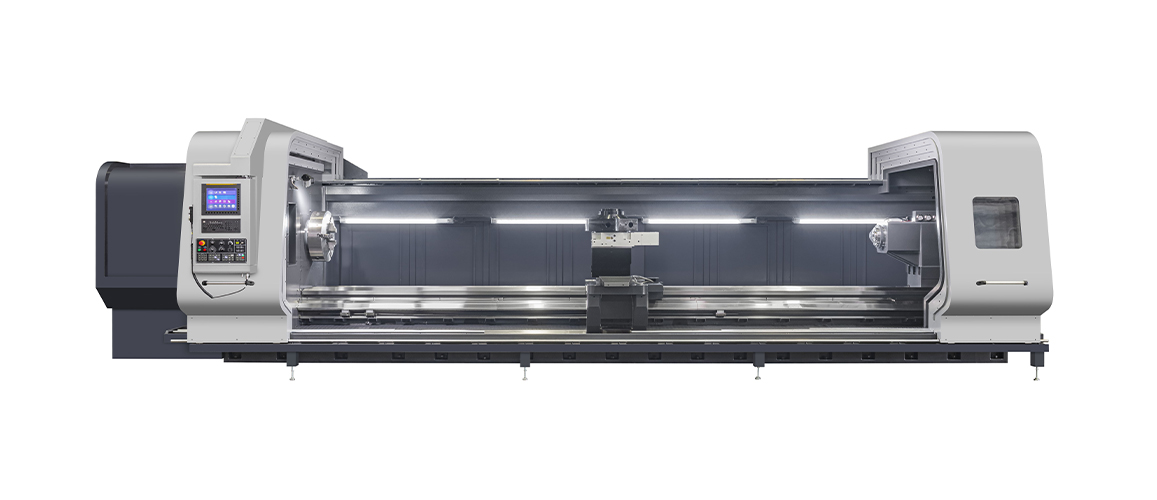

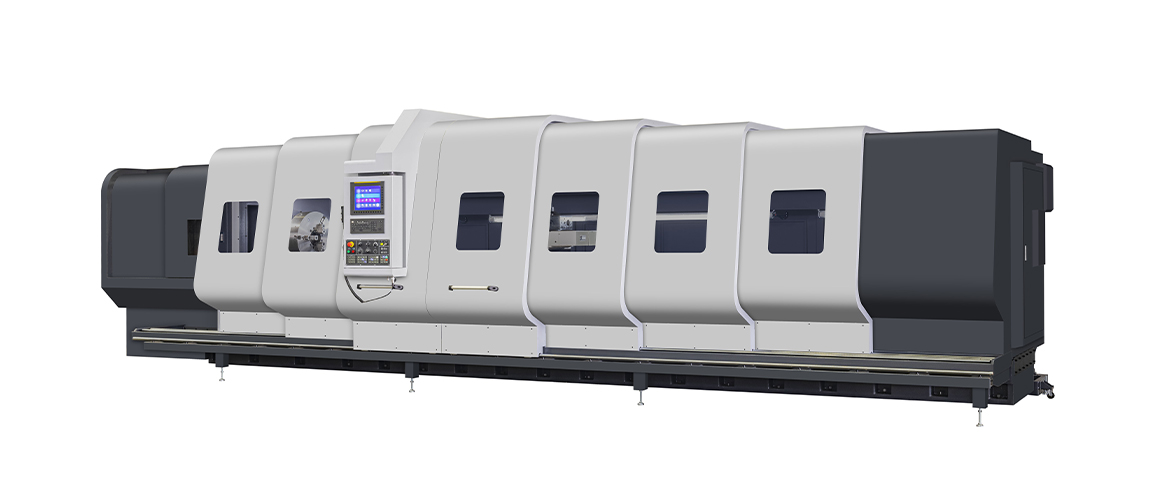

| MODELL |
DY-1200C |
DY-1300C |
DY-1400C |
DY-1500C |
| Bearbeitungsfähigkeit |
Abstand zwischen den Zentren |
1500/2000/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000/13000/14000/15000/16000/17000/18000/19000/20000/21000/22000/23000/24000/25000 |
| Schaukeln über dem Bett |
1200 mm |
1300 mm |
1400 mm |
1500 mm |
| Über die Kreuzrutsche schwingen |
820 mm |
920 mm |
1020 mm |
1120 mm |
| BETT |
Breite |
692 mm |
| Hauptspindel |
Spindelnase |
A2-11, 165 mm, L: 20-110, M: 110-320, H: 320-660
A2-15, 230 mm, L: 20-110, M: 110-320, H: 320-660
A2-20, 310 mm, L: 20-100, M: 100-200, H: 200-400
A2-20, 360 mm, L: 20-100, M: 100-200, H: 200-300
A2-28, 410 mm, L: 20-100, M: 100-200, H: 200-250 |
| Spindelbohrung |
| Spindeldrehzahl (U / min) |
| Reise |
Querfahrt (X-Achse) |
600 mm |
650 mm |
700 mm |
750 mm |
| Standard-Werkzeughalter 300 x 300 mm, größerer Werkzeughalter kann den Federweg verringern. |
| Längsweg (Z-Achse) |
DBC-650 |
| Einspeisungen |
X-Achsen-Eilgang |
5 M / min |
| Z-Achsen-Eilgang |
5 M / min |
| Vorschub schneiden |
0,001 - 500 mm / U (0,0004 "- 20" / U) |
| Motoren |
Hauptmotor |
50 PS |
| Wandler |
50 PS |
| X-Achsen-Servomotor |
AC-Servomotor von Siemens oder Fanuc oder Fagor
FXM 55 / 3,62 kW / 17,3 Nm / 2000 U / min |
| Z-Achsen-Servomotor |
AC-Servomotor von Siemens oder Fanuc oder Fagor
FXM 78 / 10,7 kW / 51,1 Nm / 2000 U / min |
| Ölpumpe |
100 W. |
| Kühlmittelpumpe |
450 W, 6 ~ 10 bar |
| Hydraulische Tankpumpe (optional) |
3 PS (2,2 kW) |
| Tankinhalt |
Hydrauliktank (optional) |
20 l |
| Schmierpumpe |
8 L. |
| Kugelumlaufspindel |
X-Achsendurchmesser |
40 mm / Teilung 5 mm |
| Durchmesser der Z-Achse |
80 mm / Teilung 10 mm |
| Reitstock |
Federdurchmesser |
140/200 mm (OPT.) |
| Federkiel reisen |
350 mm |
| Quill Taper |
MT6 |
| Länge (mm) |
4930/5430/6430/7430/8430/9430/10430/11430/12430/13430/14430/15430/16430/17430/17430/18430/19430/20430/21430/22430/23430/24430/25430/26430/27430/ 28430 |
| Breite (mm) |
2730 |
| Höhe (mm) |
2430 |
| NW (kg) |
10500/11000/12000/13000/14000/15000/16000/17000/18000/19000/20000/21000/22000/23000/24000/25000/26000/27000/28000/9000/30000/31000/32000/33000/34000 |
| * Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Besondere Anforderung bitte mit uns in Verbindung setzen. |
